插板閥的選擇與使用

來源：泊頭市天潤環保機械設備有限公司發布時間：2026/3/23 15:39:40

插板閥是一種廣泛應用于冶金、礦山、電力、化工、建材、造紙、食品、環保等行業的工業閥門，主要用于粉料、顆粒、漿料等介質的‌全開/全關控制‌，不具備節流調節功能。根據驅動方式、結構形式、密封類型和適用工況的不同，插板閥可分為手動、氣動、電動、電液動等多種類型，也可按形狀分為方形、圓形、斜插式等。

‌一、插板閥的主要類型與特點‌
‌手動插板閥‌
通過手輪驅動絲桿實現閘板啟閉
結構簡單、成本低、適用于低頻操作或無氣/電源場合
工作溫度：-30℃ ~ 650℃，壓力可達 PN1.6MPa
常見型號：PZ73X/H/Y-10、Z73H-16C ‌
‌氣動插板閥
以壓縮空氣（0.4~0.6MPa）為動力，啟閉迅速
適用于頻繁操作、粉塵多、潤滑條件差的環境
支持硬/軟密封，通徑范圍 DN50~DN1000，溫度可達 -30℃ ~ 600℃ ‌

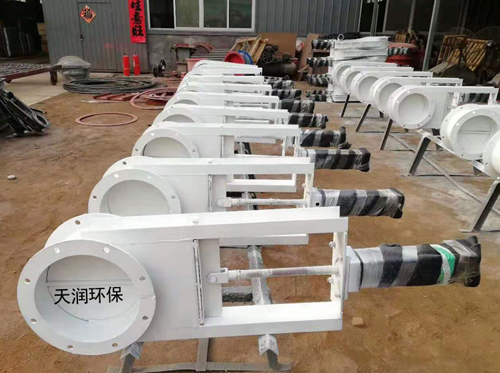

‌電動插板閥
由電動執行器驅動，可遠程控制，部分新型號集成紅外測距，實現開度反饋 ‌
公稱壓力：1.0~1.6MPa，溫度范圍：-29℃ ~ 300℃（高溫型可達 1200℃）‌
適用于自動化系統集成
‌電液動插板閥‌
結合液壓與電控，輸出力大，適用于大口徑、高壓工況
支持雙向控制，通徑可達 1000×1000，適用于灰渣、煤漿等介質 ‌
‌斜插式插板閥‌
閥板傾斜安裝，有效防止積煤、堵料
適用于煤倉、灰渣等易堵塞介質，通徑 DN100~DN600 ‌
‌圓形/方形插板閥‌
圓形：適合與管道法蘭直接對接，流阻小 ‌
方形：常用于卸料口、料倉底部，規格可達 1200×1200
‌二、選型關鍵因素‌
‌介質特性
粉料、顆粒、漿液、含纖維介質（如紙漿、煤泥）需選擇‌刀刃形閘板‌，具備剪切和自清潔功能 ‌
高溫介質（>400℃）應選用‌高溫插板閥‌，材質為 310S 或 2520 耐熱鋼，工作溫度可達 1200℃ ‌
‌工作壓力與溫度‌
軟密封（橡膠/PTFE）：溫度 ≤180℃，壓力 ≤1.0MPa
硬密封（不銹鋼+硬質合金）：溫度可達 650℃~1200℃，壓力可達 2.5MPa ‌
‌驅動方式選擇‌
低頻、小口徑、無動力源 → ‌手動‌
頻繁啟閉、自動化系統 → ‌氣動或電動‌
大口徑、高壓、高可靠性 → ‌電液動‌ ‌
‌安裝環境與空間‌
空間受限 → 選擇‌超短結構‌或‌對夾式‌連接 ‌
垂直/水平安裝均可，但‌斜插式‌需按設計角度安裝以防積料 ‌
‌密封要求‌
要求零泄漏 → 選‌雙密封‌或‌浮動密封‌設計 ‌
防腐 → 選‌不銹鋼閥體+PTFE密封‌ ‌
‌三、安裝與使用注意事項‌
‌安裝前‌
檢查閥腔和密封面是否清潔，無砂粒、焊渣等雜物 ‌
核對型號、通徑、介質流向與系統一致 ‌
‌安裝時
螺栓‌均勻擰緊‌，避免偏載
預留驅動裝置操作和維護空間 ‌
氣動/電動閥按線路圖接線，氣源壓力穩定在 0.4~0.6MPa ‌
‌運行維護‌
定期檢查傳動部件，‌加注潤滑油‌ ‌
密封面磨損后可研磨修復，軟密封件可更換 ‌
長期停用時，接口應封堵，防止異物進入 ‌
‌常見故障處理‌
‌泄漏‌：檢查填料壓緊度或更換密封圈
‌卡澀‌：清理異物，檢查絲桿/導軌潤滑
‌電機過熱‌（電動型）：可能因帶壓啟閉導致力矩超限，建議‌先泄壓再操作‌ ‌
‌四、推薦應用場景‌
‌冶金/電廠‌：灰渣漿、煤粉輸送 → ‌高溫插板閥‌ 或 ‌氣動插板閥‌ ‌
‌化工/制藥‌：高純度或腐蝕性介質 → ‌不銹鋼+PTFE軟密封電動插板閥‌ ‌
‌食品/糖漿‌：衛生級要求 → ‌全通徑、易清洗的刀型插板閥‌ ‌
‌除塵系統‌：頻繁啟閉、防泄漏 → ‌敞開式插板閥‌ 或 ‌氣動雙閘板閥‌ ‌
